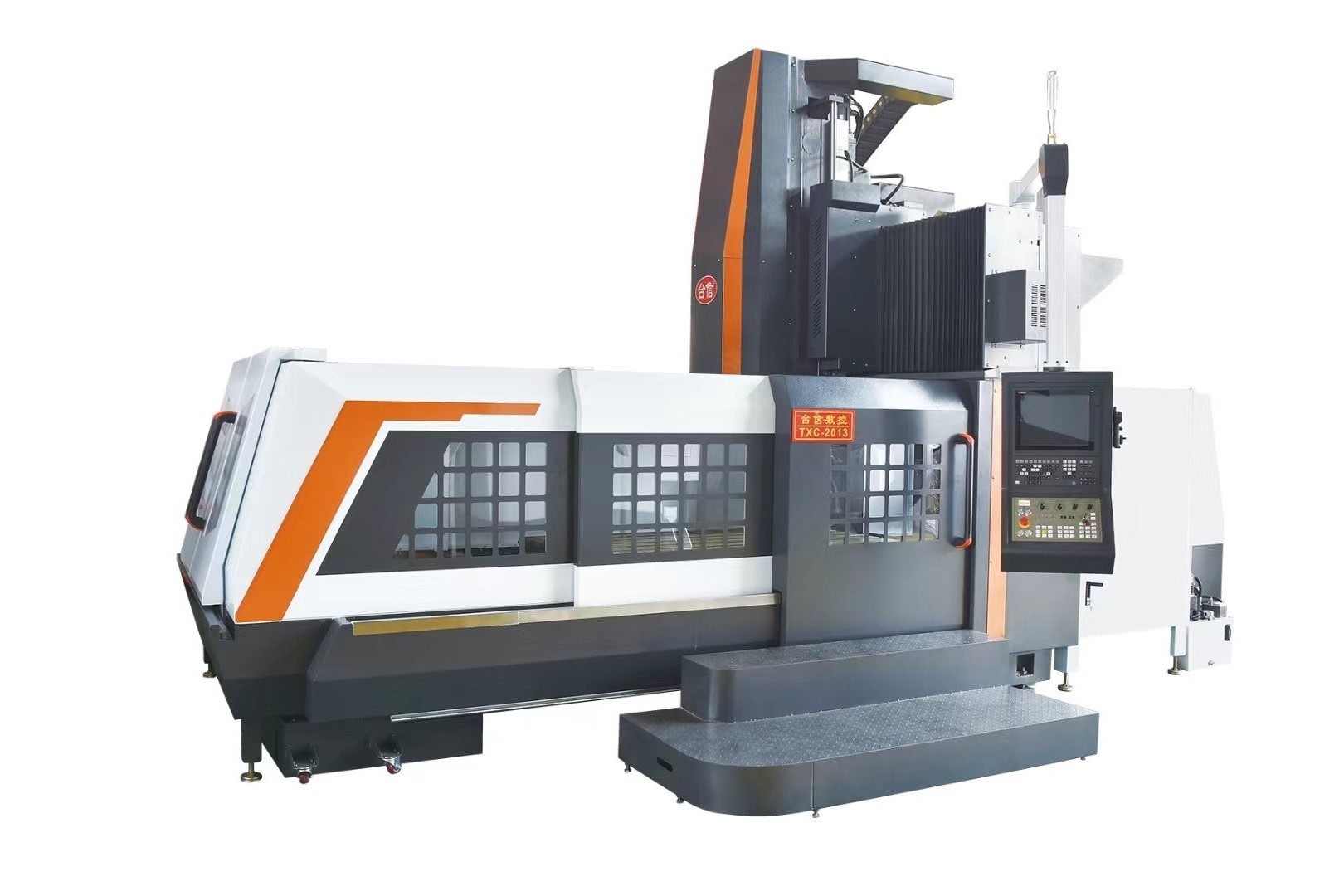

ガントリーシリーズ機械センター TXC-2013

名称/モデル:TXC-2013

作業台のサイズ: 2000 x 1000 mm

3軸移動 (X/Y/Z): 2000/1400/800 mm

スピンドル末面から作業台までの距離: 70~870 mm

ゲントリー幅: 1400mm

X/Y/Z軸スライドレールの仕様: 45/45/長方形スライドレール

Tスロット (数 - サイズ × 距離): 5 - 18 x 120

Tスロット (数 - サイズ × 距離): 5 - 18 x 120

スピンドルの角孔: BT40/Ø150

スピンドル最大回転: 8000 rpm

スピンドルモーター: 11 KW

X/Y/Z軸モーター:3/3/3 KW

X/Y/Z球螺栓の仕様:4010mm

X/Y/Z 急速な動き: 16/16/15 m/min

切断速度:1~8000mm/min

定位精度: +- 0.004/300 mm

位置位置確認を繰り返す精度: +- 0.004 mm

作業台の負荷:800 kg

機械の重量: 7 トン

機械のサイズ:3300 x 2900 x 2800 mm
