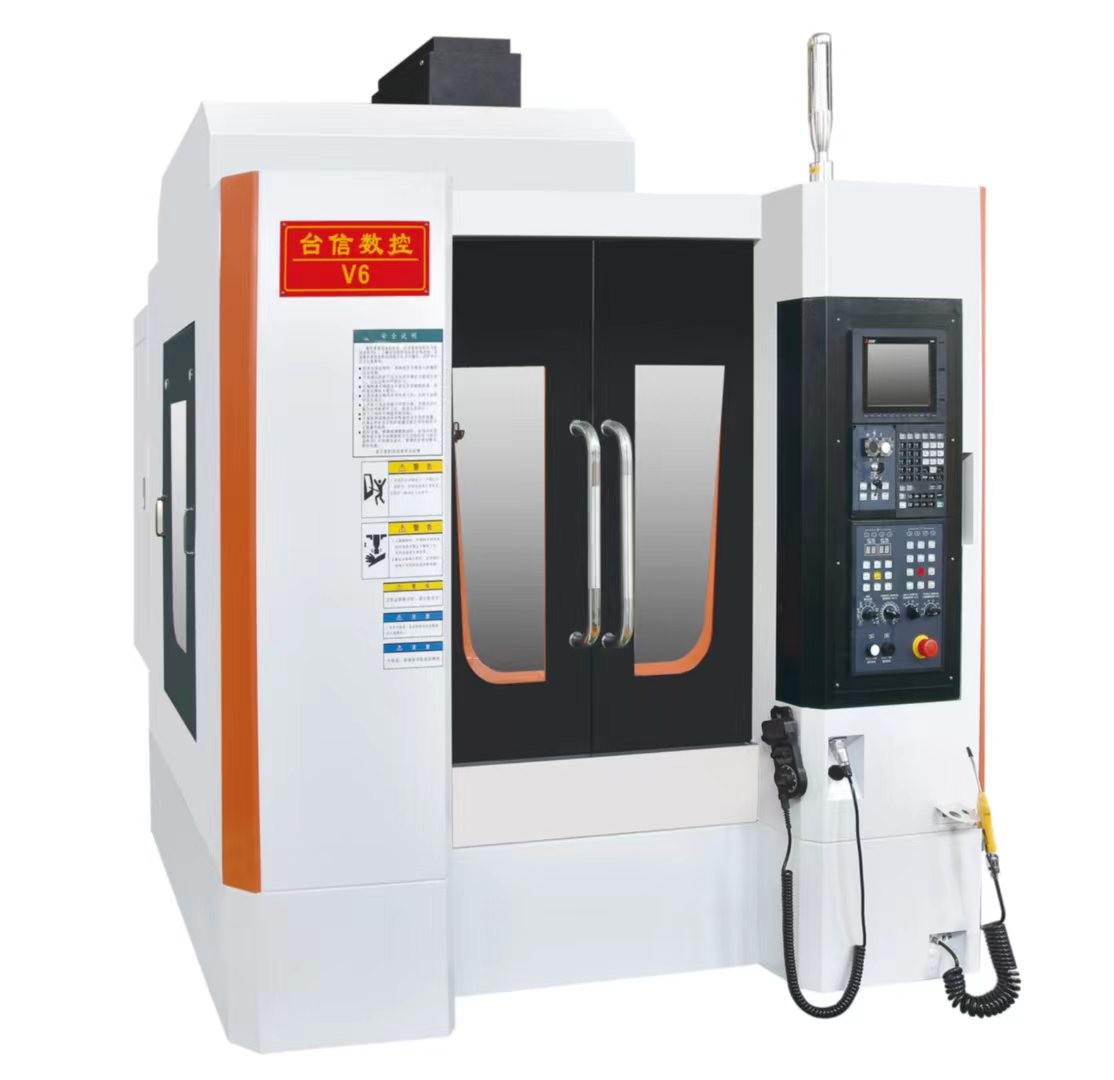

線形レール加工センターシリーズ (三軸線形レール) TXC-V9

名称/モデル:TXC-V6

作業用ベンチ サイズ: 700 x 420 mm

3軸移動 (X/Y/Z): 600/450/400 mm

スピンドル末面から作業台までの距離: 120-520 mm

スピンドルの中心から柱のガイドレールまでの距離: 480 mm

X軸鉄道の仕様: 30mm

Y軸鉄道の仕様: 30mm

Z軸鉄道の仕様: 35mm

Tスロット (数 - サイズ × 距離) 5 - 18 x 100

作業台の負荷: 350 kg

BT2 ゲンゲン ゲンゲン

スピンドルの最大回転: 12000 rpm

スピンドル電力は: 7.5 KW

X/Y/Z 三軸モーター パワー: 1.5/1.5/3 KW

X/Y/Zボールスクロールの仕様:3216mm

3軸高速横断速度: 48/48/48 m/min

3軸切断速度: 1~12000mm/min

定位精度: ±0.003/300mm

位置付けを繰り返す精度: ±0.003 mm

機械の重量: 4 トン

機械のサイズ: 2400 x 2500 x 2600 mm
